其他

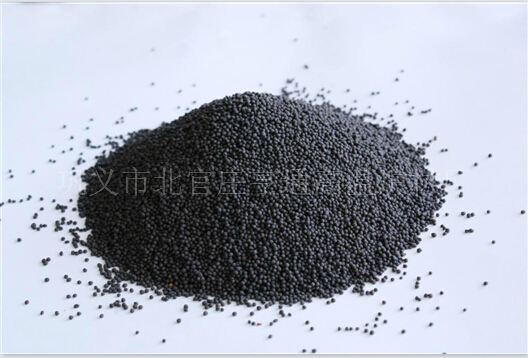

宝珠砂




宝珠砂宝珠砂的特点
热膨胀系数小,性能可与锆英砂媲美,用其配制型砂,铸件不会产生膨胀缺陷
○砂粒为球形,流动性好,易舂实,且透气性好
○表面光滑,结构致密,使得粘结剂能均匀覆盖
○宝珠砂属中性材料,酸、碱粘结剂均可使用
○回用再生性能好,性价比高
  与铬铁矿砂、锆英砂相比,其价格只有锆英砂、铬铁矿砂的30-50%。同时,因砂粒为球形,其表面积小,故树脂的加入量可减少30-50%,水玻璃的加入量≤4%;并减少了粘结剂所产生的铸造缺陷,提高了铸件的成品率.
○耐火度高,易溃散
  宝珠砂的莫来石相大大高于烧结产品,具有良好的耐火性.
○热导率大,稳定性好,不龟裂
○应用范围广
  水玻璃砂、树脂砂、精密铸造及铜、铝件的抛光清理.
应用范围广
适于消失模、履膜砂、水玻璃砂、树脂砂、精密铸造及铜、铝件的抛光清理。
宝珠砂的主要指标

编 号
名  称
指  标
编 号
名  称
指   标
1
粒形
球形
7
膨胀系数
(20-1000℃)6×10-6/℃
2
颜色
黑棕色
8
粒度
6-320目(φ0.053-3.36mm)
3
耐火温度
≥1820℃
9
Al2O3
70-85%
4
堆积比重
1.95-2.05g/cm3
10
SiO2
≤15%
5
真 密 度
2.9g/cm3
11
TiO2
≤1.5%
6
热 导 率
(1200℃)5.27W/M·K
12
PH
7-8

宝珠砂的工艺流程
1.煅烧 2.电熔 3.造粒 4.分筛
宝珠砂与锆英、铬铁矿砂、硅砂的主要数值比较:
 名称
宝珠砂
锆英砂ZrSiO4
铬铁矿砂
PH
7.65
4.56
8.24
堆密度(g/㎝3)
1.95-2.05
2.9-3.1
2.6-2.7
真密度(g/㎝3)
2.9
4.4-4.71
3.9-4.8
粒形
球形
不规则
不规则
粘结剂加入量(水玻璃+CO2硬化)
3-4%
7-8%
7-8%

上一篇:【铝矾土70以下
下一篇:【石墨碳化硅坩埚

Copyright © 2012 巩义市北官庄亨通高温炉材厂 豫ICP备12000381号-2 网址:www.fugaiji.com
联系人:刘经理 电话:0371-64346934 手机:15890688377 QQ:3571795709邮箱:fugaiji@163.com 地址:巩义市东区紫荆路南段
更多
