炉衬料筑炉烘炉与烧结工艺
一、 这里介绍的是：（巩义市北官庄亨通高温炉材厂）生产的石英质酸性干式炉衬捣打料。此材料系预混合了的干式捣打混合料。根据需要已配制好粘结剂、抗裂剂、稳定剂的含量，、用户可直接投入使用。注意：（用户使用时不得加任何材料和水）。此产品适用于、中频电炉熔炼灰口铁、白口铁、普碳钢、高锣钢、高铬钢、合金钢、粒子钢、水洗料、铜、铝等材料。
二、筑炉、烘炉和烧结工艺
干式打结炉衬前，首先在炉子线圈绝缘层内铺设一层石棉布，铺设时手工平整压实各层材料。

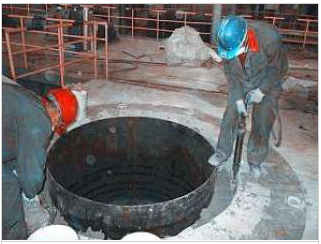

打结炉底：炉底厚约200mm-280mm，分二到三次填砂，人工打结时防止各处密度不均，烘烤与烧结后的炉衬不致密。因此，必须严格控制加料厚度，一般填砂厚度不大于100mm/每次，炉壁控制在60mm以内，多人分班操作，每班4－6人，每次打结30分钟换人，围绕炉子缓慢旋转换位，用力均匀，以免造成密度不均。
炉底打结达到所需高度时刮平，即可放置坩埚模。对此，应注意保证坩埚模与感应圈同心，上下调整垂直，模样尽量与所筑炉底紧密结合，调整周边间隙相等后用三个木楔卡紧，中间吊重物压上，避免炉壁打结时石英砂产生位移。
打结炉壁：炉衬厚度为90mm-120mm，分批加入干式打结料，布料均匀，填料厚度不大于60 mm，打结15分钟（人工打结），直至与感应圈上缘平齐。在打结完后坩埚模不取出，烘干和烧结时起感应加热作用。如果要取出坩埚模，在打结炉壁之前把坩埚模外壁包2-3层报纸用胶带缠紧，打结完炉壁升温到900度是报纸冒烟后迅速取出坩埚模，用小于坩埚模直径10-15公分 高度与炉口平的铁桶加铁销作为烘干 烧结时起感应加热作用。
烘烤与烧结规范：为获得炉衬的三层结构，烘烤和烧结工艺大致分为三个阶段：要注意在烘烤和烧结时炉内所加铁料必须用铁销和小铁料，不得加入大块铁、带尖、带齿的铁。
烘烤阶段：分别以200保温20分钟，300保温20分钟，400保温20分钟的速度将坩埚模加热至900℃，保温20分钟，目的是彻底排除炉衬中的水分。
半烧结阶段：分别以400保温20分钟，500保温20分钟，600保温20分钟必须控制升温速度，防止产生裂纹。
完全烧结阶段：高温烧结，坩埚的烧结结构是提高其使用寿命的基础。烧结温度不同，烧结层厚度不足，使用寿命明显降低。
2T中频炉在烘烤过程中加入了约950公斤铁销料增强感应圈加热作用，随着烘烤与烧结的持续进行，通过低功率送电产生较为平稳的电磁力搅拌铁水化满炉堂，把炉温提升到1700度保温60分钟，是炉衬上下受热均匀。严格控制石英砂三个相变区的温度，促进石英砂相变充分，提高了炉衬的首次烧结强度。
三、小结
对于中频炉炉衬材料的寿命，除保证获得完整合理的三层炉衬外，还应注意平时的操作，筑炉是选用优质干净的筑炉材料，合理配比，精心打结，科学烘烤与烧结规范，严格操作工艺，即可延长炉子使用寿命。
四、包装标准和储存方法
多层防潮纸及内膜包装30kg/袋，储存在干燥处防止吸潮。储存期不超过一年。
上一篇：【[行业知识]】
下一篇：【中频炉捣打料使用次数】
